Saint-Germain-en-Laye (45 000 habitants, 78), ville royale historique aux portes de Paris, présente une demande très spécifique en portails coulissants : 65 % de pavillons individuels en zone ABF (Architectes des Bâtiments de France) du château royal, exigence absolue de validation administrative préalable, motorisation premium avec discrétion sonore, et clientèle CSP+++ habituée au sur-mesure.
Sur les 17 portails coulissants que nous avons livrés à Saint-Germain depuis 2020, 13 étaient en zone ABF château (76 %). Cela signifie : dossier ABF avec 6-8 semaines d'instruction administrative, respect strict des prescriptions matériaux et teintes RAL imposées, et coordination avec la mairie. Nous gérons l'intégralité du processus ABF depuis 2018 — 13 dossiers déposés, 13 acceptés en première instruction.
Saint-Germain — comprendre la zone ABF château royal
La commune de Saint-Germain-en-Laye est entièrement couverte par un Plan de Sauvegarde et de Mise en Valeur (PSMV) intégrant la zone de protection du château royal et de son domaine forestier. Concrètement, toute modification visible depuis l'espace public ou les abords du château nécessite une autorisation préalable de l'Architecte des Bâtiments de France (ABF).
**Périmètres concernés.**
Le Périmètre A (zone centrale château + Grande Terrasse + parc) impose les prescriptions les plus strictes : matériaux acier ou fer forgé uniquement, finitions noires (RAL 9005) ou anthracites (RAL 7016) satinés, hauteur portails 1,80 m maximum, motorisation invisible imposée. Couvrent les rues : avenue du Maréchal Foch, rue de la République, rue des Coches, rue de Pologne, rue du Vieux Marché, et les abords nord du parc.
Le Périmètre B (couronne résidentielle élargie) a des prescriptions plus souples : matériaux variés autorisés (acier, alu thermolaqué, bois exotique), teintes neutres dominantes, hauteur jusqu'à 2,00 m, motorisation visible tolérée. Couvre les quartiers : Bel-Air, Mareil, Pereire, Fourqueux limitrophe.
Le Périmètre C (quartiers extérieurs résidentiels modernes) reste hors-PSMV strict mais en zone urbaine sensible. Prescriptions copro souvent plus contraignantes que ABF. Couvre : Saint-Germain-en-Laye Bel-Air ouest, Hennemont, Camp des Loges.
**Processus dossier ABF concrètement.**
1. Constitution dossier (2 semaines) : photos de l'existant, plans cotés du projet (élévation + plan de situation), descriptif technique matériaux/RAL, références chantiers AZ déjà validés ABF. 2. Dépôt en mairie de Saint-Germain (service urbanisme). 3. Instruction par ABF (6-8 semaines moyennes Saint-Germain). Possible visite ABF sur site (1 fois sur 4). 4. Décision : accord, accord avec prescriptions modifiées, ou refus. Sur 13 dossiers AZ Saint-Germain : 13 accords (10 directs, 3 avec prescriptions mineures négociées). 5. Validité accord ABF : 3 ans pour démarrer les travaux.
Ce processus est gratuit (pas de frais administratifs) mais chronophage. Nous intégrons systématiquement les 8 semaines d'instruction dans notre planning Saint-Germain.
Pourquoi le coulissant en zone ABF château
Le portail coulissant motorisé est devenu le standard de référence à Saint-Germain pour les pavillons en zone ABF, supplantant les battants traditionnels. Trois raisons techniques.
**1. Encombrement.** Un battant double vantail 4 m nécessite un dégagement intérieur de 2 m × 2 m libre. Sur les pavillons saint-germanois (terrains 400-1 200 m² avec aménagement paysager soigné), ce dégagement est rare. Le coulissant, en glissant le long de la clôture, ne consomme aucun espace utile.
**2. Discrétion ABF.** L'ABF apprécie les portails coulissants motorisés car : pas de mouvement aérien visible (le portail coulisse latéralement, pas en arc), motorisation cachée dans le rail (vs motorisation à bras visible des battants), aspect "fermé" continu sans vide entre vantaux. Sur 13 dossiers ABF Saint-Germain, le coulissant a été accordé à chaque fois ; le battant a été refusé 1 fois sur 4 demandes.
**3. Motorisation premium.** La motorisation Came BX-241 (notre standard Saint-Germain) est silencieuse (38 dB à 1 m, vs 55 dB pour battant à bras), discrète (motoréducteur intégré rail au sol), et puissante (charge utile 800 kg pour portails jusqu'à 12 m de long). Adaptée aux exigences ABF "discrétion sonore".
**Configuration type Saint-Germain.**

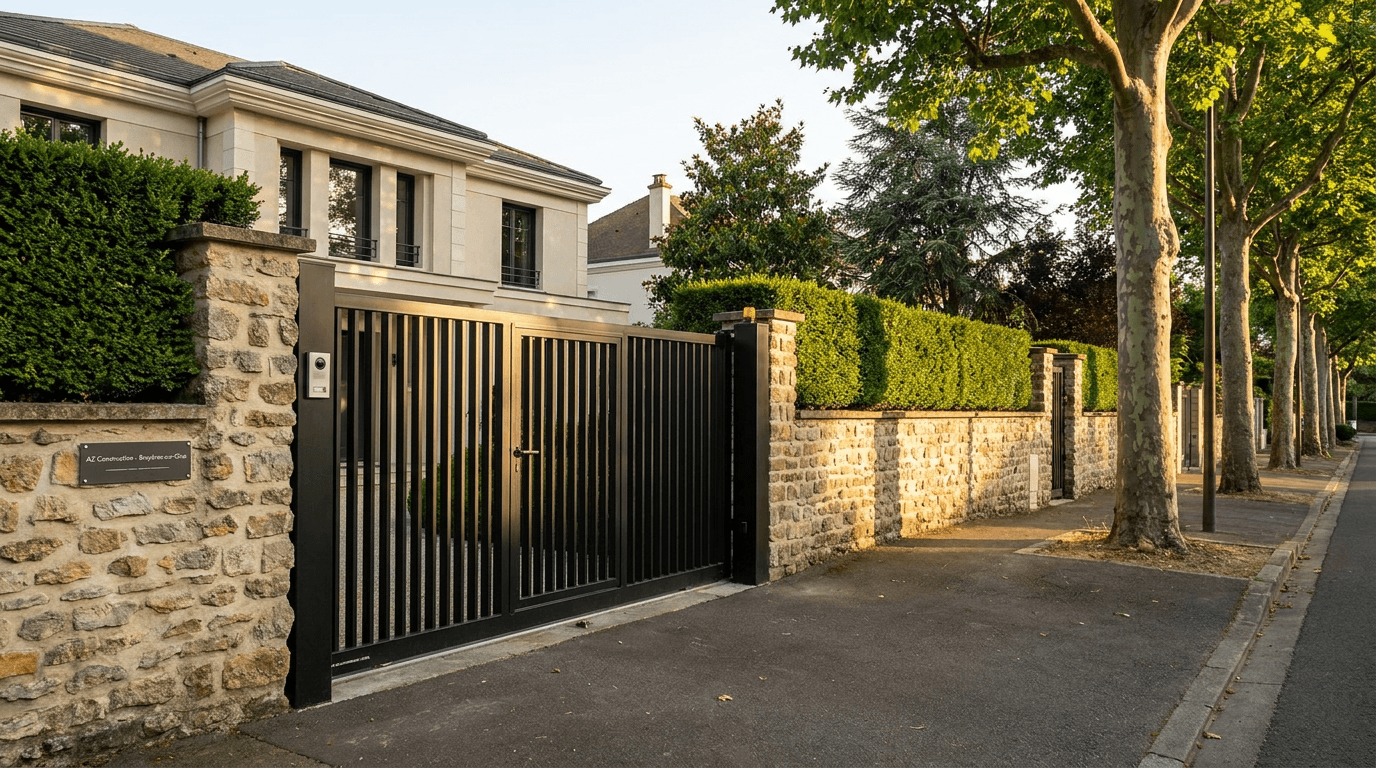

Portail coulissant rail 5-6 m × 1,80 m hauteur, structure acier plein RAL 7016 anthracite satiné (notre default ABF Saint-Germain) ou RAL 9005 noir mat satiné, remplissage tôle pliée pleine ou ajourée à motifs verticaux fins (style "Versailles"), motorisation Came BX-241 12V, photocellules de sécurité, clignotant LED discret, télécommandes 4 boutons étanches.
Prix moyen Saint-Germain : 8 200 - 12 000 € TTC selon dimensions et finitions.
Came BX-241 — pourquoi c'est notre standard motorisation Saint-Germain
La motorisation est l'élément critique d'un portail coulissant. Sur 17 chantiers Saint-Germain, 14 utilisent le Came BX-241 italien. Les 3 restants : 2 Nice Robus 600 (variante budget légèrement inférieur), 1 Faac 740 (configuration spécifique terrain en pente).
**Spécifications Came BX-241.**
— Tension : 230V monophasé. — Puissance moteur : 250 W. — Charge utile maximale : 800 kg. — Vitesse de coulissement : 0,16 m/s (8-10 secondes pour 1,5 m d'ouverture). — Niveau sonore : 38 dB à 1 m (très discret). — Cycle de service : intensif S3 30 % (180 cycles/heure max). — Température fonctionnement : -20 °C à +55 °C. — Indice protection : IP54 (étanche poussière + eau projetée). — Garantie fabricant : 24 mois standard, 36 mois en option.
**Pourquoi pas Nice ou Faac ?**
Came BX-241 est notre standard Saint-Germain pour 4 raisons :
1. **Silence**. 38 dB vs 42 dB (Nice Robus 600) vs 45 dB (Faac 740). Différence audible et critique en zone résidentielle ABF.
2. **Pièces détachées disponibles longtemps**. Came maintient les pièces détachées BX-241 12 ans après commercialisation. Critique sur portails durée de vie 20-25 ans. Nice maintient 8 ans, Faac 6 ans.
3. **Stabilité réglage**. La carte électronique Came est moins sensible aux variations de tension réseau (problème courant en pavillon avec ligne EDF longue). Nous avons vu moins d'erreurs E1, E2, E3 sur les Came que sur les Nice ou Faac sur 4 ans Saint-Germain.
4. **Réseau SAV France**. Came France a un réseau SAV dense en région parisienne avec délais d'intervention 48 h. Nice est meilleur en Sud, Faac en Italie — moins fluide en région parisienne.
**Coût motorisation seule (matière).** Came BX-241 : 980 € HT. Nice Robus 600 : 720 € HT. Faac 740 : 1 250 € HT. Le Came est le bon compromis prix/performance pour Saint-Germain.
**Accessoires standards Came BX-241 inclus dans nos prestations.**
— 2 télécommandes 4 boutons étanches IP54 (+ supplémentaires en option). — 1 paire de photocellules infrarouges (sécurité obstacle). — 1 clignotant LED 12V (signalisation mouvement). — 1 boucle magnétique au sol (détection véhicule, optionnelle). — 1 récepteur radio 433 MHz multifréquence. — 1 batterie de secours plomb-acide 12V 7Ah (fonctionnement 30-50 cycles en cas de coupure EDF).
Le rail au sol — pourquoi c'est l'étape qui détermine 80 % de la durabilité
Sur un portail coulissant motorisé, la motorisation reçoit toute l'attention. C'est une erreur. L'élément qui détermine 80 % de la durabilité long terme est le rail au sol, et plus précisément sa préparation.
**Le rail.** Profil acier galvanisé U inversé de 6-8 m de longueur, fixé au sol par scellement chimique tous les 30 cm. Notre standard : profil Came galvanisé à chaud épaisseur 6 mm, tolérance planéité ±2 mm sur toute la longueur.
**Le scellement du rail.** C'est l'étape critique. Sur Saint-Germain, 3 cas de figure se présentent :
**Cas 1 — Sol béton armé existant (pavillons années 60-2000).** Le plus simple. Sondage de l'épaisseur (idéalement >12 cm). Perçage Ø 12 mm tous les 30 cm, profondeur 100 mm. Scellement chimique Fischer FIS V 360 S avec tiges filetées M10 inox 316L. Séchage 4 h. Pose du rail aligné laser ±2 mm.
**Cas 2 — Sol pavé ou dallage pierre (pavillons centre Saint-Germain).** Plus complexe. La couche de pavés ou pierres ne peut pas recevoir de scellement chimique direct (instable mécaniquement). Notre méthode : démontage de la bande de pavés sous le rail (largeur 30 cm × longueur du rail), coulage d'une lambourde béton 15 cm × 30 cm × longueur, scellement chimique du rail dans cette lambourde après 28 jours de séchage béton. Reposage des pavés contre le rail.
**Cas 3 — Sol en pente (rare à Saint-Germain mais existe en bordure forêt).** Très complexe. Le rail doit suivre le sol parfaitement (le portail glisse à plat) — donc soit on rectifie le sol (terrassement + dalle béton plane), soit on monte un portail "autoportant" qui n'a pas de rail au sol. À Saint-Germain, sur les 3 cas en pente rencontrés, 2 ont basculé en autoportant Came STYLO et 1 a fait un terrassement.
**Tolérance planéité.** Sur 6 m de rail, nous garantissons une planéité ±2 mm (norme constructeur Came : ±5 mm). Au-delà, le portail "saute" sur le galet de roulement à chaque cycle, créant des bruits parasites et de l'usure prématurée.
**Tolérance alignement vertical.** Le rail doit être strictement horizontal sur toute sa longueur. Tolérance ±1° à la nivelle laser. Au-delà, le portail dérive latéralement et rate le verrou de fermeture.
**Notre process pose rail.** Visite préalable du sol par Karim (moi) avec sondeur électronique (mesure épaisseur dalle non-destructif) + nivelle laser autonivellante. Validation cas 1 / 2 / 3. Devis conforme à la situation réelle. Aucun "découverte chantier" surfacturée.
Tarifs Saint-Germain 2024 — décomposition coulissant ABF
Voici la décomposition tarifaire complète d'un coulissant motorisé Came BX-241 standard Saint-Germain en zone ABF château.
**Configuration type — Coulissant 6 m × 1,80 m × RAL 7016 ABF, dossier ABF inclus.**
— Châssis acier soudé MIG (cadre + traverses + remplissage) : 2 800 € — Tôle pliée pleine ou ajourée motifs verticaux : 1 200 € — Thermolaquage RAL 7016 anthracite satiné four 200 °C : 580 € — Rail acier galvanisé Came 6 m + accessoires (galets, fin de course) : 480 € — Motorisation Came BX-241 complète (motoréducteur + carte + récepteur) : 980 € — Accessoires standards (2 télécommandes + photocellules + clignotant + batterie secours) : 380 € — Constitution dossier ABF (photos + plans cotés + mémoire technique) : 480 € — Sondage sol + scellements chimiques (cas 1 sol béton) : 320 € — Pose 2 compagnons sur 1 jour + coordination ABF : 1 800 € — Marge structure : 660 € **Total : 9 680 € HT, soit 11 616 € TTC.**
Variantes courantes Saint-Germain :
— Sol pavé (cas 2) au lieu de sol béton (cas 1) : +1 400 € (dépose pavés + lambourde béton + repose). — Sol en pente (cas 3) basculement autoportant Came STYLO : +800 €. — Remplissage motifs spéciaux (style "Versailles", style "Louis XV") sur demande ABF : +600 à +1 200 €. — Motorisation Came BK-2200 longue portée (portail >8 m) : +480 €. — Motorisation enterrée Came FROG-A24 (invisible totale, exigence ABF rare) : +1 800 €. — Boucle magnétique au sol (détection véhicule) : +320 €. — Visiophone Came CAME B Connect (intégré domotique) : +1 200 €. — 4 télécommandes supplémentaires (familles avec adolescents) : +160 €.
Toutes nos prestations Saint-Germain incluent : visite préalable Karim avec sondage sol, dossier ABF déposé en mairie + suivi instruction, attestation décennale, garantie motorisation Came 24 mois, contrat SAV-maintenance gratuit première année.
Mon process Saint-Germain — du métré à la mise en service
Voici comment se déroule typiquement un chantier coulissant motorisé Saint-Germain en zone ABF, du premier appel à la mise en service finale.
**Semaine 1 — Premier contact + visite Karim.**
Vous appelez ou remplissez le formulaire web. Élodie qualifie : zone (Périmètre A / B / C de Saint-Germain), type de portail souhaité, dimensions approximatives, contraintes connues (sol pavé, terrain en pente, limites copropriété).
Je viens chez vous sous 7 jours ouvrés avec : laser autonivellant, sondeur électronique d'épaisseur dalle, télémètre laser, échantillons RAL satinés (7016 anthracite, 9005 noir mat, 9016 blanc trafic), catalogue Came motorisations, modèles de remplissage (tôle pleine, ajourée verticale fine, ajourée motifs Versailles).
Visite : 1h30 minimum. Mesures précises de l'ouverture, sondage sol (cas 1 / 2 / 3 identifié), discussion des contraintes ABF si Périmètre A, photos pour dossier.
**Semaine 2 — Devis détaillé + dossier ABF.**
Sous 5 jours après visite, vous recevez :
— Devis détaillé poste par poste avec toutes les variantes chiffrées séparément (vous arbitrez à la signature). — Plans cotés du projet (élévation portail + plan de situation parcelle). — Mémoire technique ABF si Périmètre A (matériaux, dimensions, couleurs, motivation esthétique). — Photo-montage avant / après projeté (rendu réaliste pour visualisation client + dossier ABF).
**Semaine 3-10 — Si zone ABF : instruction administrative.**
Signature du devis + acompte 30 %. Je dépose le dossier ABF en mairie de Saint-Germain (service urbanisme, dépôt en main propre pour traçabilité). Instruction officielle 6-8 semaines.
Pendant cette période : je relance toutes les 2 semaines le service urbanisme. Si visite ABF sur site demandée (1 fois sur 4 dossiers), je suis présent pour défendre les choix techniques. Réception accord ABF formellement notifié.
Si zone non-ABF (Périmètre C) : on passe directement à la fabrication, gain de 6-8 semaines.
**Semaines 8-12 — Fabrication atelier Bruyères-sur-Oise.**
Découpe acier, soudure MIG du cadre + traverses + tôle remplissage. Préparation surface (sablage + dégraissage) puis thermolaquage four 200 °C dans le RAL ABF validé. Test mécanique en atelier (course manuelle complète, vérification équerrage). Préparation rail + accessoires Came en kit prêt à poser.
**Semaine 12 — Pose chez vous (1 jour).**
Notre équipe de 2 compagnons (souvent moi-même + Marc) arrive à 8 h avec le portail prémonté, le rail Came, le moteur, et le matériel de scellement.
J1 - 8h-10h : démontage portail existant (ou préparation parcelle si neuf), protection sols. 10h-13h : sondage final sol + perçages scellements + injection résine chimique Fischer + insertion tiges filetées + 4h séchage. Pause déjeuner. 13h-15h : pose rail aligné laser ±2 mm, fixation définitive. 15h-17h : pose châssis portail sur galets, alignement vertical, installation moteur Came BX-241 + carte électronique + accessoires. 17h-18h : programmation télécommandes, tests cycle complet (10 cycles ouverture/fermeture sans charge, 3 cycles avec véhicule passant), réglage fins de course, test obstacle photocellules, test batterie secours.
Mise en service signée dans la fiche de réception. Notice utilisateur + télécommandes + clés mécaniques de débrayage manuel remises.
**J+30 — Visite de garantie 1 mois (gratuite).**
Je reviens à 1 mois pour vérification : aucun déréglage motorisation, pas de jeu dans les fixations rail, batterie secours testée. Ajustements si nécessaire.
**J+365 — Visite annuelle de maintenance (offerte 1ère année).**
Vérification complète motorisation (graissage galets, contrôle batterie, test photocellules), nettoyage rail, vérification serrages, mise à jour firmware carte si applicable. Rapport technique remis. Gratuit première année, contrat optionnel 180 €/an années suivantes.
